Гидравликалық клапан блогы

Difon Machinery компаниясында гидравликалық арматура блоктарын дәл өңдеу

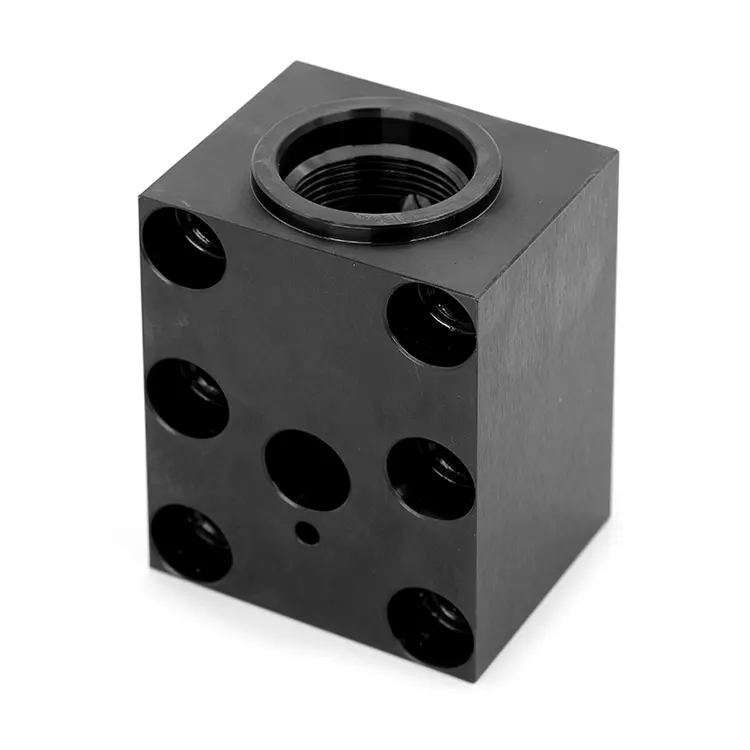

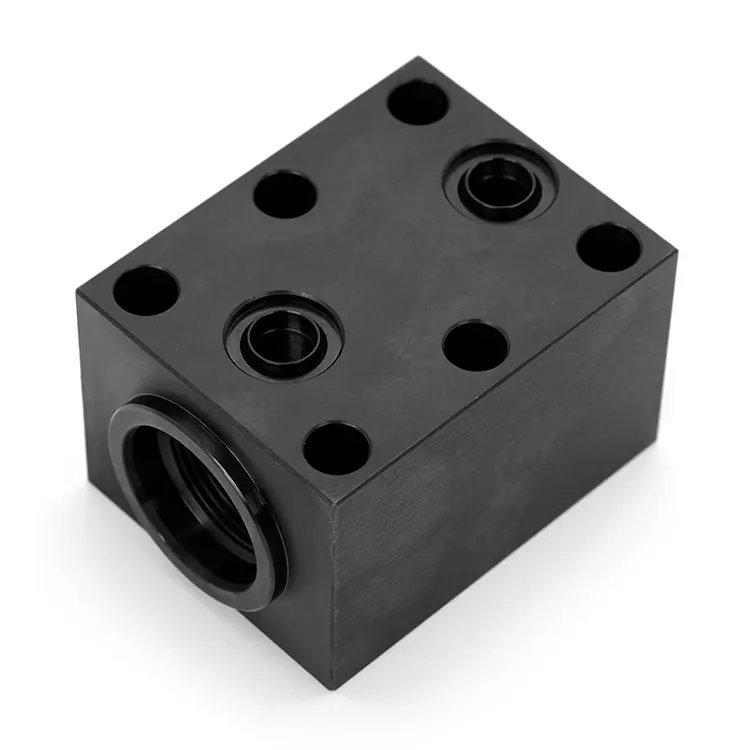

Ауыл шаруашылығы машиналарын, тау-кен жабдықтарын және өнеркәсіптік гидравликалық жүйелерді жасайтын өндірушілер жиі сенімді гидравликалық клапан блоктарын қажет етеді. Бұл блоктар бірнеше клапан порттарын ұстайды, сұйықтық ағынын басқарады және жүйе қысымын бір қалыпты ұстайды. Difon Machinery Co., Ltd. - тапсырыс бойынша гидравликалық клапан блоктарын жасайтын кәсіби зауыт. Біздің негізгі шеберлігіміз - бұл клапан блоктарын дәл өңдеу - біз 0,002 мм-ге дейінгі өлшемді рұқсаттарды ала аламыз. Бұл дәлдік сұйықтықтың ағып кетуін тоқтатудың, клапандардың дұрыс орналасуын қамтамасыз етудің және өнімділігі жоғары гидравликалық жүйелерде қысымның төмендеуін болдырмаудың кілті болып табылады. Біз бөлшектерді өңдеп қана қоймаймыз, біз шикізат дайындамасын жасаудан бастап беттік өңдеулерді қосуға дейін (анодтау, мырышпен қаптау немесе пассивация сияқты) барлығына көмектесеміз. Бұл жеткізу тізбегін жеңілдетеді, сондықтан бірнеше жеткізушілермен жұмыс істеудің қажеті жоқ. Егер сіз Дифонды гидравликалық клапан блоктарының жеке зауыты ретінде таңдасаңыз, жүйеңіздің бірегей қажеттіліктерін берік, дәл блоктарға айналдыратын серіктес аласыз. Тестілеу үшін 10 прототип керек пе? Немесе жаппай жинау үшін 1000+? Жүйеңіз жоғары қысымды тау-кен қондырғыларына немесе шағын ауылшаруашылық машиналарына арналған болсын, біз екеуін де өңдей аламыз. Өткен жылы кен өндіруші клиент бізге ескі клапан блоктарының ағып кеткені сонша, айына екі рет жұмысын тоқтатуға тура келетінін айтты — біздің дәл блоктар бұл тоқтау уақытын нөлге дейін қысқартты.

Дифон гидравликалық клапан блоктары гидравликалық жүйелердің «орталығы» болып табылады. Тіпті клапан блоктарының сипаттамаларындағы кішкене қателіктер сізге көп шығын әкелуі мүмкін. Небәрі 0,003 мм тым үлкен тығыздағыш ойығы гидравликалық сұйықтықтың ағып кетуіне әкелуі мүмкін. Бұл жиі техникалық қызмет көрсетуді білдіреді және ауылшаруашылық тракторлары сияқты сыртқы құрылғылар үшін бұл қоршаған ортаға зиян келтіруі мүмкін. Орталықтан 0,005 мм бұрғыланған мұнай жолы сұйықтықты араластыра алады. Бұл жүйенің тиімділігін төмендетеді және тау-кен машиналарында отынды көбірек пайдаланады. Көптеген жалпы жеткізушілер бұл қатаң төзімділікке жете алмайды. Олар заманауи клапан блоктарының күрделі, көп портты конструкцияларын орындай алмайтын ескі өңдеу құралдарын пайдаланады немесе өңдеуден кейін маңызды тексерулерді өткізіп жібереді. Дифонда біз клапанның әрбір блогын жұмысыңыз үшін маңызды деп есептейміз. Біріншіден, біз сіздің инженерлік командаңызбен жүйеңіздің сипаттамаларын білу үшін жұмыс істейміз: максималды қысым (ауыр жүкті пайдалану үшін 40МПа дейін), сұйықтықтың қалыңдығы және оның сорғыларға, цилиндрлерге және басқару клапандарына қалай қосылатыны. Содан кейін біз осы қажеттіліктерді қанағаттандыру үшін өңдеу процесін өзгертеміз. Мысалы, егер сіздің клапан блогы шағын ауылшаруашылық шашыратқышқа арналған болса (орын тар жерде), біз блокты сыйғызу үшін кішірейтеміз, бірақ қажетті май өткелдері мен клапан порттарын сақтаймыз - өнімділік жоғалмайды.

Біздің Difon гидравликалық клапан блоктарының сенімді тапсырыс беруші зауыты ретінде жақсы беделіміз екі нәрседен туындайды: біз дәл өңдеудің жетілдірілген құралдарын қолданамыз және әртүрлі материалдарды қалай өңдеу керектігін білеміз. Біз шикізатты жүйеңіздің ортасы мен өнімділік қажеттіліктеріне қарай таңдаймыз — әрбір материал беріктік, коррозияға төзімділік және оны өңдеу қаншалықты оңай екенін теңестіреді. Төмендегі кестеде біздің негізгі материал таңдауымыз және олардың жақсы жұмыс істеуі үшін өңдеуді қалай реттейтініміз көрсетілген:

Біз осы Difon гидравликалық клапан блоктарын жасау үшін бес осьті CNC өңдеу орталықтарын пайдаланамыз - көптеген басқа тапсырыс беруші клапан блоктары зауыттары әлі де үш осьті машиналарды пайдаланады. Бес осьті машиналар клапан блогының барлық жағына бір уақытта жетуге мүмкіндік береді - оны қайта-қайта қысудың қажеті жоқ, бұл әдетте туралау қателерін тудырады. Мысалы, 8 клапан порты, 6 ішкі май өтуі (ені 4 мм-ден 18 мм-ге дейін) және 12 бекіту тесіктері бар клапан блогын өңдеу кезінде бес осьті машина кесу құралын X, Y, Z осьтері бойымен жылжытқанда блокты екі осьте (А және С) айналдырады. Бұл әрбір порттың дәл дизайндағыдай бұрғыланғанын, тесілгенін және түртілгенін қамтамасыз етеді. Ол сондай-ақ сұйықтықтың үйкелісін азайту үшін майдың әрбір өтуін тегіс (Ra ≤ 0,8μm) сақтайды. Біз сондай-ақ нақты уақыттағы құрал мониторларын қолданамыз: құрылғыдағы сенсорлар құралдардың қаншалықты тозғанын және олардың қаншалықты күш қолданатынын бақылайды. Құрал тым тозып кетсе, құрылғы параметрлерді реттейді немесе операторларға ескертеді. Бұл «құралдың дрейфін» тоқтатады - төзімділіктің дұрыс болмауының жалпы себебі - және партиядағы әрбір клапан блогының біркелкі болуын қамтамасыз етеді.

[Кірістіру кескіні: 20CrNiMo гидравликалық клапан блогын өңдейтін Difon компаниясының бес осьті CNC өңдеу орталығы, машина шпиндельінің терең ішкі май өтуіне қол жеткізгенін көрсетеді — 0,002 мм рұқсат етілген рұқсатты көрсететін сандық көрсеткішпен]

Дәл өңдеу біздің негізгі қызметіміз болғанымен, біз дайындама жасаудан бастап бетті өңдеуге дейін барлығына көмектесеміз. Бұл қосымша қолдау жұмысыңызды жеңілдетеді. Біз әр материалға сәйкес келетін әдістерді пайдалана отырып, өзіміздің шикізат дайындамаларын өзімізде жасаймыз: 45 # көміртекті болат үшін біз металды тығыздау үшін ыстық соғуды қолданамыз; тот баспайтын болат үшін біз аз материалды ысырап ету үшін инвестициялық құюды қолданамыз (күрделі блок пішіндері үшін жақсы). Өңдеуден кейін біз сізге қажет нәрсеге негізделген бетті өңдеуді қосамыз: мырышпен қаптау (сыртқы ауылшаруашылық жабдықтарында тот басуды тоқтату үшін), анодтау (өнеркәсіптік автоматтандырудағы жеңіл, шағын клапан блоктары үшін) немесе пассивация (азық-түлік қауіпсіз жерлерде тот баспайтын болаттан жасалған блоктар үшін). Бұл бір реттік қызмет сізге құрастыруға дайын толық дайын клапан блогын алуды білдіреді — дайындамалар, өңдеу цехтары және әрлеу компаниялары арасында үйлестірудің қажеті жоқ.

Біздің гидравликалық клапан блоктары зауытында біз бөлшектерді алмас бұрын тіпті кішкентай қателерді анықтау үшін көптеген тексерулер жасаймыз. Біріншіден, біз шикізатты тексереміз: болаттың немесе тот баспайтын болаттың әрбір партиясы оның химиялық құрамы (тікелей оқылатын спектрометр көмегімен) және оның қаншалықты берік екендігі (созылу күші, қаттылық) салалық стандарттарға сәйкес келетініне көз жеткізу үшін сыналады. Өңдеу кезінде әрбір 10 бөлікті сандық микрометрмен және оптикалық компаратормен тексереміз. Біз порттың диаметрі және тығыздағыш ойықтың ені сияқты кілт өлшемдерін тексереміз. Өңдеуден кейін барлық клапан блогын сканерлеу үшін 1,5м×1м×0,8м диапазоны бар координаттарды өлшейтін машинаны (CMM) қолданамыз — ол сіздің 3D дизайныңызбен салыстыру үшін 50 000-нан астам деректер нүктесін түсіреді. Ағып кетуді сынау үшін (гидравликалық бөліктер үшін өте маңызды) біз гелий масс-спектрометрінің ағып кету детекторын қолданамыз — ол әдеттегі қысым сынақтарына қарағанда сезімталырақ. Біз әрбір блокты жүйеңіздің максималды қысымынан 1,5 есе жоғары қысыммен сынаймыз және сұйықтық ағып кетпеуі үшін оны 60 минут ұстаймыз. Осы тексерулерден өткен әрбір блок бірегей сериялық нөмірді алады — біздің өндірістік дерекқорымызға байланыстырылған, осылайша сіз әрбір қадамды бақылай аласыз.

Дифонның басқа гидравликалық клапан блоктары зауыттарынан айырмашылығы неде? Біз сізбен дизайн мәселелерін шешу үшін жұмыс істейміз. Көптеген клиенттер бізге өңдеуге қиын ерте конструкциялармен келеді, мысалы, дәл жасау үшін тым терең мұнай өтуі бар клапан блогы. Біздің инженерлер дизайнды өзгертуге көмектеседі: бір рет біз қиындықсыз төзімділікке жету үшін өту бұрышын реттедік және бұл клиентті 200 бөлікті қайта өңдеуден құтқарды. Жаңа гидравликалық жүйелерді жасайтын клиенттер үшін біз жылдам прототиптер жасаймыз: біз шағын сериялы желіні пайдаланып 3-5 жұмыс күні ішінде бір клапан блогын шығара аламыз. Бұл көп нәрсе жасамас бұрын жарамдылықты, функцияны және өнімділікті тексеруге мүмкіндік береді. Жеткізуден кейін де көмектесеміз: біздің технологиялық топ монтаждау болттарын қаншалықты тығыздау керек немесе ішкі өту жолдарын қорғау үшін қандай сұйықтық сүзуін қолдану керек сияқты сұрақтарға жауап береді. Ұзақ мерзімді клиенттер үшін дизайн файлдары мен өңдеу параметрлерін қауіпсіз дерекқорда сақтаймыз. Қайта тапсырыс бергенде, біз өндірісті 48 сағат ішінде бастай аламыз және әрбір партия соңғысы сияқты жақсы.

Difon Machinery Co., Ltd. компаниясында біз сенімді гидравликалық клапан блогы гидравликалық жүйенің жақсы жұмыс істеуіне мүмкіндік береді деп ойлаймыз. Арнайы Difon гидравликалық клапан блоктарының зауыты ретінде біз ауыл шаруашылығына, тау-кен өнеркәсібіне немесе өнеркәсіпке арналған қажеттіліктеріңізге сәйкес келетін бөлшектерді жасау үшін дәл өңдеуді (0,002 мм төзімділікке дейін), түпкілікті қолдауды және бірлескен инженерияны қолданамыз. Біз тек клапан блоктарын сатпаймыз; біз сіздің бизнесіңізді жеңілдетуге көмектесетін серіктестіктер жасаймыз. Гидравликалық клапан блогының қажеттіліктері туралы сөйлескіңіз келе ме? Прототиптің бағасын сұраңыз ба? Әлде фабрикамызға келіңіз бе? Біздің командаға хабарласыңыз. Сіз дәл машиналарымыздың жұмысын бақылай аласыз және әрбір бөлікті қалай тексеретінімізді көре аласыз — ешқандай төте жолдар жоқ, тек ағып кетпейтін, сынбайтын және жабдықтың жұмысын қамтамасыз ететін клапан блоктары.
