Инженерлік шеберлік: гидравликалық арматура блоктарының принциптерін түсіну

Сұйықтық қуаты саласында гидравликалық клапан блогы гидравликалық сұйықтықтың қысымын, ағынын және бағытты басқаруын басқаратын ми болып табылады, ол жетектің қолданбада көрсетілген қажетті орынға дұрыс қозғалысын орындау үшін.

1. Жіктелуі және функционалдығы

Гидравликалық реттеу клапандарын басқару клапандарының үш түріне кең түрде жіктеуге болады: Бағытты реттеу клапандары, Қысымды реттеу клапандары, Ағынды реттеу клапандары. Олар өз кезегінде кез келген гидравликалық жүйедегі үш негізгі тізбекті басқаруды қамтамасыз етеді: Бағытты басқару, Қысымды реттеу, Жылдамдықты реттеу. Бұл клапандарды бұрандалы клапандар, қосалқы тақтайшаға орнатылған клапандар немесе картридж клапандары ретінде орналастыруға болады.

2. Екі жақты картридж клапанының анатомиясы

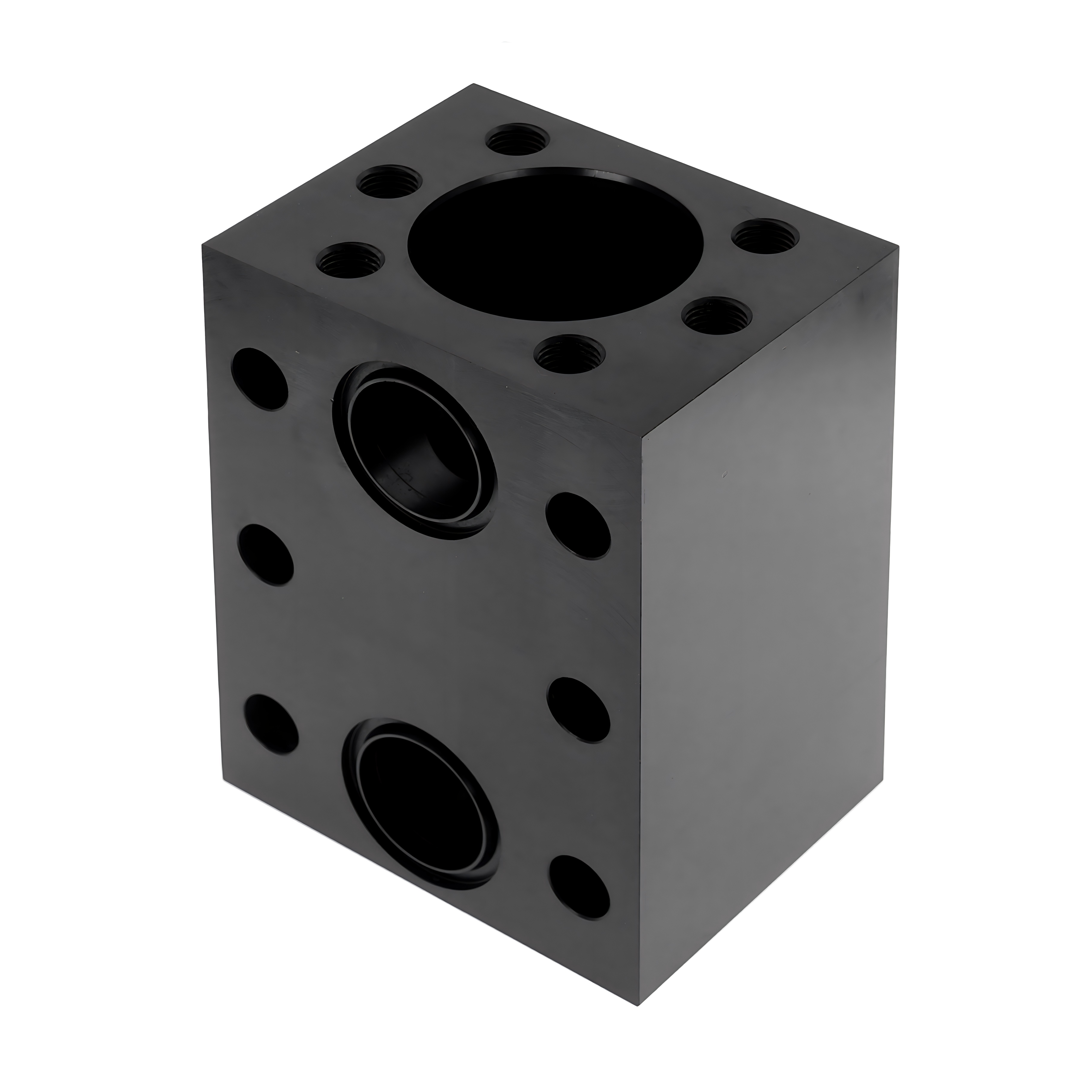

Precision Machining жетекші өндірушілерінің бірі ретінде Difon екі жақты картридж клапандарын кешенді өндіруге маманданған, оларды келесі сегменттерде табуға болады: Кірістіру катушкадан, жеңнен, серіппеден және тығыздағыштардан тұрады. Бұл негізгі май тізбегін басқаратын клапанның басы. Басқару қақпағы миниатюралық пилоттық элементтерді ұстайды және кірістіргішті пилоттық басқару мен негізгі басқару камералары арасында берік ұстайды. Пилоттық клапан үлкенірек негізгі катушкаға басқару үшін қақпаққа орнатылған. Әдетте, бұл стандартты ISO стандартына сәйкес келетін электромагниттік бағыттаушы клапандар немесе пропорционалды қысым клапандары. Біріктірілген коллектор блогы жоғарыда аталған құрамдастардың барлығын ұстайды және өте күрделі мұнай тізбектерінің ішкі байланысын басқарады.
